產品介紹Products

頂出導梢導套 EBD

規格：日規

材質:SUJ-2
熱處理硬度:HRC58°~

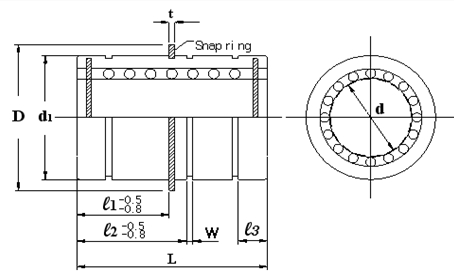

公差尺寸表

圓徑 d d1 D L l1 l2 l3 t W
d 尺寸 公差 尺寸 公差 尺寸 公差
10 10 0
-0.009		 19 0
-0.009		 23.6 29 0
-0.2		 13 - 3.5 1.2 1.3
12 12 21 26.0 30 13 - 3.5
13 13 23 28.5 32 13 - 4.5
16 16 28 34.2 37 15 20 5.25 1.5 1.6
20 20 0
-0.010		 32 0
-0.010		 38.3 42 20 25 5.75
25 25 40 47.2 59 0
-0.3		 20 25 9 1.75 1.85
30 30 45 52.8 64 25 30 9.75

※標示方法:EBD   d=數量
