導柱 GPH

規格：日規

材質:SUJ-2
熱處理硬度:HRC58°~ (中週波)

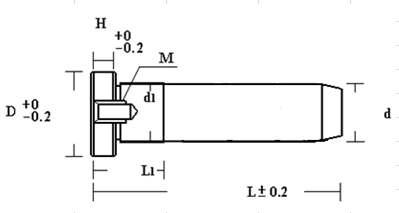

公差尺寸表

圓徑 d d1 L1 D H M
尺寸 公差 尺寸 公差
10 10 -0.015
-0.020		 10 +0.013
+0.018		 19 13 5 M5
12 12 -0.020
-0.025		 12 17 M6
13 13 13 18
16 16 16 20 8 M8
20 20 -0.025
-0.030		 20 24 25
25 25 25 29 30 M10
30 30 30 35
35 35 -0.030
-0.035		 35 +0.015
+0.020		 34 40 M12
40 40 40 45 10

※標示方法:GPH      d×L×L1=數量

GPH庫存表

L\d 10 12 13 16 20 25
67 　 ● 　 　 　 　
72 　 ● 　 　 　 　
77 　 ● 　 　 　 　
82 　 ● ● 　 　 　
87 　 ● 　 　 　 　
92 　 ● ● 　 　 　
97 　 ● 　 　 　 　
100 ● 　 　 ● ● 　
102 　 ● ● 　 　 　
107 　 ● 　 　 　 　
110 　 　 　 ● ● 　
112 　 ● 　 　 　 　
117 　 ● 　 　 　 ●
120 　 　 　 ● ● 　
122 　 ● 　 　 　 ●
127 　 ● 　 　 　 ●
130 　 　 　 ● ● 　
132 　 ● ● 　 　 ●
137 　 ● 　 　 　 ●
140 　 　 　 ● ● 　
142 　 　 　 　 　 ●
147 　 　 　 　 　 ●
150 　 　 　 ● ● 　
152 　 　 ● 　 　 ●
157 　 　 　 　 　 ●
160 　 　 　 ● ● 　
162 　 　 　 　 　 ●
167 　 　 　 　 　 ●
170 　 　 　 ● ● 　
172 　 　 　 　 　 ●
177 　 　 　 　 　 ●
180 　 　 　 ● ● 　
182 　 　 　 　 　 ●
187 　 　 　 　 　 ●
190 　 　 　 ● ● 　
192 　 　 　 　 　 ●
197 　 　 　 　 　 ●
200 　 　 　 ● ● 　
202 　 　 　 　 　 ●
207 　 　 　 　 　 ●
212 　 　 　 　 　 ●
217 　 　 　 　 　 ●
222 　 　 　 　 　 ●
227 　 　 　 　 　 ●
232 　 　 　 　 　 ●
237 　 　 　 　 　 ●
242 　 　 　 　 　 ●
247 　 　 　 　 　 ●
250 　 　 　 　 ●
