導柱 EA

規格：英制

材質：SUJ-2
熱處理硬度:HRC58°~(中週波)

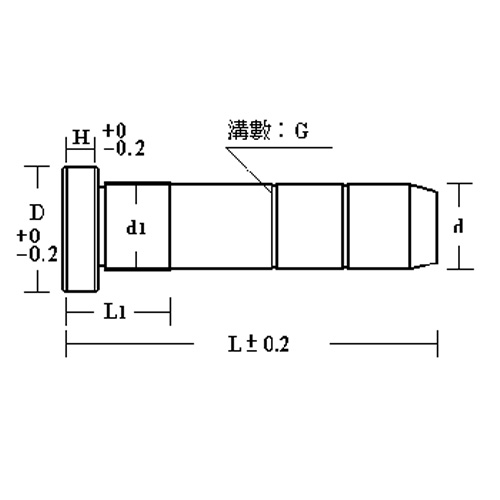

公差尺寸表

圓徑 d(mm) d1(mm) D(mm) H(mm)
尺寸 公差 尺寸 公差
1/2" 12.700 -0.015
-0.025		 12.700 +0.015
+0.021		 19.0 4.80
5/8" 15.875 15.875 22.0
3/4" 19.050 19.050 25.0
7/8" 22.225 -0.020
-0.030		 22.225 28.0 6.40
1" 25.400 25.400 31.5
1-1/4" 31.750 31.750 37.8 7.90
1-1/2" 38.100 -0.025
-0.035		 38.100 44.0
2" 50.800 50.800 57.0
2-1/2" 63.500 -0.040
-0.050		 63.500 69.5
3" 76.200 76.200 85.0 12.7

※標示方法：EA       d×L×L1=數量

L1長度

L\d 1/2" 5/8" 3/4" 7/8" 1" 1-1/4" 1- 1/2" 2" 2 -1/2" 3"
60 長~以下 19 19 24       自由指定
65~150長 24 29 39 49
155~300長 24
305 長~以上 29 34 44 49

EA庫存表

L\d 3/4" 7/8" 1"
98 ● ● ●
108 ● ● ●
118 ● ● ●
128 ● ● ●
138 ● ● ●
148 ● ● ●
158 ● ● ●
168 ● ● ●
178 ● ● ●
188 ● ● ●
198 ● ● ●
208   ● ●
218   ● ●
228   ● ●
238   ● ●
248   ● ●
258     ●
268     ●
278     ●
288     ●
298     ●

※A油溝數量與間距

L\d 12 16 20 25 30 35 40
35~48 12 12   　
49~59 12-12 15   15
60~63 12-12
64~69 20   20
70~73 12-15 15-15   25
74~79
80~89 15-15
90~99 20-20   20-20
100~109 15*3
110~119 25-25   25-25
120~149 15×4
150~179 20×5 20×5   30-30
180~219 20×6 25×5   25×5
220~243 25×6 30×5   30×5
244~269 25×7 30×6   30×6
270~303 25×9 30×7   30×7
304~363 25×10 30×8   30×8
364~423 　 35×8   35×8
424~493 　 35×10   40×8
494~563 　 35×12   40×9
564~643 　 35×13   40×10



L\d 45~60
150~169 35×35
170~189 40×2
190~249 35*3
250~279 40×4
280~303 45×4
304~327 50×4
330~353 50×5
354~379 45*6
380~403 50×6
404~424 55×5
425~449 50*6
450~479 50*7
480~509 50*8
510~539 60*7
540~569 55×8
570~599 60×8
600~629 55×9
630~659 55*10
660~689 60×9
690~719 60×10
720~749 55×11
750~779 60×11
780~809 55×12


※油溝細部表

d 12 16 20 25 30 35 40
頭部油溝寬 一律為2.0mm
頭部油溝深 一律為0.3mm
筒身油溝寬 2 2.5 3.5 4.5
筒身油溝深 一律為0.5mm
尾部斜5°長 5 8 10



45 50~55 60以上
一律為2.0mm
一律為0.3mm
一律為5mm
一律為0.5mm
10 12 15
