導柱 GPA

規格：日規

材質:SUJ-2
熱處理硬度:HRC58°~ (中週波)

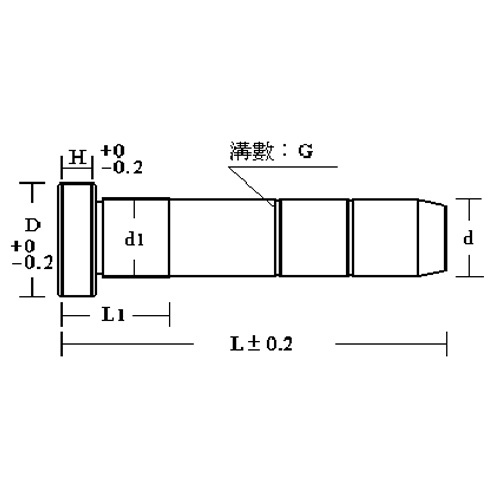

公差尺寸表

圓徑 d d1 D H
尺寸 公差 尺寸 公差
10 10 -0.016
-0.023		 10 10 +0.010
+0.015		 13 5
12 12 12 12 17
16 16 -0.020
-0.027		 16 16 +0.012
+0.017		 20 6
20 20 20 20 25
25 25 -0.022
-0.030		 25 25 +0.011
+0.016		 30 8
30 30 30 30 35
35 35 -0.026
-0.035		 35 35 40
40 40 40 40 45 10
45 45 45 45 50
50 50 50 50 55 12
60 60 -0.040
-0.050		 60 60 +0.014
+0.021		 65 15
70 70 70 70 75
80 80 80 80 85

※標示方法:GPA       d×L×L1=數量

GPA庫存表SUJ-2

L d 12 16 20 25 30 35 40
L1 19 29 19 29 39 19 29 39 49 24 39 49 59 29 49 59 39 59 69 39 59 69
37   ●   ●     ●
42   ●   ●     ●
47   ●   ●     ●       ●
52   ●   ●     ●       ●
57   ●   ● ●   ●       ●       ●
62   ●   ● ●   ●       ●       ●
67   ●   ● ●   ●       ●       ●
72   ●   ● ●   ●   ●   ●       ●
77   ●   ● ●   ●   ●   ●       ●     ●
82   ● ● ● ●   ●   ●   ●   ●   ●
87   ● ● ● ●   ●   ●   ● ●     ● ●   ●
92   ● ● ● ●   ●   ●   ●   ●   ● ●
97   ● ● ● ● ● ●   ●   ●   ●   ● ●   ●     ●
102   ● ● ● ● ● ● ● ●   ● ●     ● ●
107   ● ● ● ● ● ● ● ●   ● ●     ● ●   ● ●   ●
112   ● ● ● ● ● ● ● ●   ● ●   ● ● ● ●
117   ● ● ● ● ● ● ● ●   ● ● ●   ● ● ● ● ●   ●
122   ● ● ● ● ● ● ● ●   ● ●   ● ● ● ● ●
127   ● ● ● ● ● ● ● ●   ● ●   ● ● ●   ● ●   ● ●
132   ● ● ● ●     ● ●   ● ●   ● ● ● ● ●
137   ● ● ● ● ● ● ● ●   ● ●   ● ● ● ● ● ●   ● ●
142   ● ●   ●     ● ●   ● ●   ● ● ● ●   ●
147   ● ● ● ● ● ● ● ●   ● ●   ● ● ● ● ●   ● ●   ●
152   ● ●   ● ●   ●   ● ● ●   ● ● ● ●   ●
157   ● ●   ● ●   ●   ● ● ●   ● ● ● ● ●   ● ●   ●
162   ● ●   ● ●   ●   ● ● ●   ● ● ● ● ● ●
167   ● ●   ● ●   ●   ● ● ●   ● ● ● ● ● ●   ●   ●
172         ● ●   ●   ● ● ●   ● ● ● ●   ●       ●
177         ● ●   ●   ● ● ●   ● ● ● ● ● ●   ●   ●
182           ●   ●   ● ● ●   ● ● ● ●   ●       ●
187           ●   ●   ● ● ●   ● ● ● ● ●   ● ●   ●
192           ●   ●   ● ● ●   ● ● ● ●   ●     ●
197           ●   ●   ● ● ●   ● ● ● ● ● ●   ● ●
202           ●   ●   ● ●     ● ●   ●     ●   ●
207           ●   ●   ● ● ●   ● ● ● ●   ●     ●
212           ●   ●   ● ●     ● ●   ●     ●   ●
217           ●   ●   ● ● ●   ● ● ● ●     ●     ●
222           ●   ●   ● ●     ● ●   ●     ●     ●
227           ●   ●   ● ●     ● ● ● ●   ●     ●
232               ●   ● ●     ● ●   ●     ●   ●
237               ●   ● ●     ● ● ● ●     ●   ●
242               ●   ● ●     ● ●   ●     ●     ●
247               ●   ● ●     ● ● ● ●     ●     ●
252                   ●       ● ●   ●     ●
257                   ●       ● ●   ●     ●     ●
262                   ●       ● ●   ●     ●
267                   ●       ● ●   ●     ●     ●
272                           ● ●   ●     ●
277                           ●     ●     ●     ●
282                           ●     ●     ●
287                           ●     ●     ●     ●
292                           ●     ●     ●
297                           ●     ●     ●     ●
302                                 ●     ●
307                                 ●     ●     ●
312                                 ●     ●
317                                 ●     ●     ●





GPA庫存表SCM21



L d 35 40
L1 39 59 39 59
97 ●
102   ●
107 ●
112   ●
117 ●   ●
122   ●   ●
127 ●   ●
132   ●   ●
137 ●   ●
142   ●   ●
147 ●   ●
152   ●   ●
157 ●   ●
162   ●   ●
167 ●   ●
172   ●   ●
177 ●   ●
182   ●   ●
187 ●   ●
192   ●   ●
197 ●   ●
202   ●   ●
207 ●   ●
212   ●   ●
217 ●   ●
222   ●   ●
227 ●   ●
232   ●   ●
237 ●   ●
242   ●   ●
247   ●   ●
252   ●   ●
257   ●   ●
262   ●   ●
267   ●   ●
272   ●   ●
277   ●   ●
282   ●   ●
287   ●   ●
292   ●   ●
297   ●   ●
307   ●   ●
317   ●   ●
327   ●   ●
337   ●   ●
347   ●   ●
