產品介紹Products

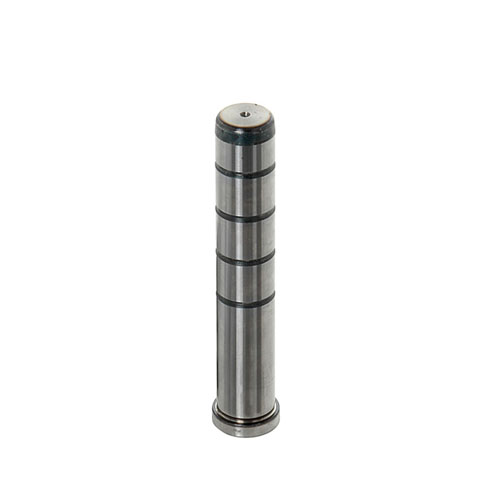

導柱A

規格：台規

材質:SUJ-2
熱處理硬度:HRC58°~(中週波)

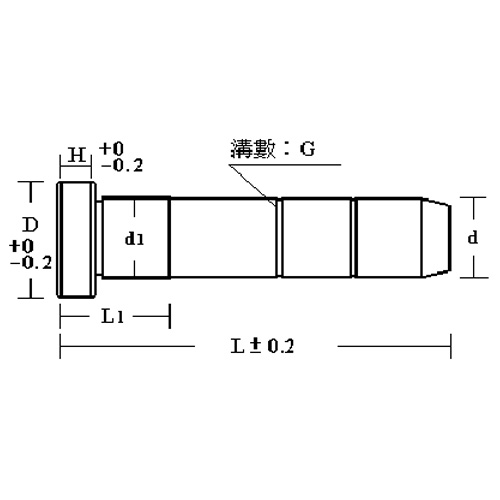

公差尺寸表

圓徑 d d1 D H
尺寸 公差 尺寸 公差
12 12 -0.015
-0.025		 12 0.015
0.021		 16 8
16 16 16 20
20 20 20 25
25 25 -0.02
-0.03		 25 30
30 30 30 35
35 35 -0.025
-0.035		 35 40
40 40 40 45 10
45 45 45 50
50 50 50 55
55 55 -0.03
-0.04		 55 60
60 60 60 65 12
70 70 -0.04
-0.05		 70 75 15
80 80 80 85

L1 / 長度

L\d 12 16 20 25 30 35 40 45 50 55 60 65以上
60 長~以下 19 19 24 　 自由指定
65~150長 24 29 39 49 59
155~300長 24
305 長~以上 29 34 39 44 49

※標示方法:A       d×L=數量

庫存表

L\d 12 16 20 25 30 35 40 45 50 55 60
35 ● ●
40 ● ● ●
45 ● ● ●
50 ● ● ● ● ●
55 ● ● ● ● ●
60 ● ● ● ● ●
65 ● ● ● ● ●
70 ● ● ● ● ● ●
75 ● ● ● ● ● ●
80 ● ● ● ● ● ● ●
85 ● ● ● ● ● ● ●
90 ● ● ● ● ● ● ●
95 ● ● ● ● ● ● ●
100 ● ● ● ● ● ● ●
105 ● ● ● ● ● ● ●
110 ● ● ● ● ● ● ●
115 ● ● ● ● ● ● ●
120 ● ● ● ● ● ● ●
125 ● ● ● ● ● ● ●
130 ● ● ● ● ● ● ●
135 ● ● ● ● ● ● ●
140 ● ● ● ● ● ● ● ● ●
145 ● ● ● ● ● ● ●
150 ● ● ● ● ● ● ● ● ●
155   ● ● ● ● ● ●
160 ● ● ● ● ● ● ● ● ●
165   ● ● ● ● ● ●
170 ● ● ● ● ● ● ● ● ●
175   ● ● ● ● ● ●
180 ● ● ● ● ● ● ● ● ● ● ●
185   ● ● ● ● ● ●
190 ● ● ● ● ● ● ● ● ● ● ●
195   ● ● ● ● ● ●
200 ● ● ● ● ● ● ● ● ● ● ●
205   ● ● ● ● ● ●
210   ● ● ● ● ● ● ● ● ● ●
215   ● ● ● ● ● ●
220   ● ● ● ● ● ● ● ● ● ●
225   ● ● ● ● ● ●
230   ● ● ● ● ● ● ● ● ● ●
235   ● ● ● ● ● ●
240   ● ● ● ● ● ● ● ● ● ●
245   ● ● ● ● ● ●
250   ● ● ● ● ● ● ● ● ● ●
255     ● ● ● ● ●
260   ● ● ● ● ● ● ● ● ● ●
265     ● ● ● ● ●
270   ● ● ● ● ● ● ● ● ● ●
275     ● ● ● ● ●
280   ● ● ● ● ● ● ● ● ● ●
285     ● ● ● ● ●
290   ● ● ● ● ● ● ● ● ● ●
295     ● ● ● ● ●
300   ● ● ● ● ● ● ● ● ● ●
310     ● ● ● ● ● ● ● ● ●
320     ● ● ● ● ● ● ● ● ●
330     ● ● ● ● ● ● ● ● ●
340     ● ● ● ● ● ● ● ● ●
350     ● ● ● ● ● ● ● ● ●
360       ● ● ● ● ● ● ● ●
370       ● ● ● ● ● ● ● ●
380       ● ● ● ● ● ● ● ●
390       ● ● ● ● ● ● ● ●
400       ● ● ● ● ● ● ● ●
410       ● ● ● ● ● ● ● ●
420       ● ● ● ● ● ● ● ●
430       ● ● ● ● ● ● ● ●
440       ● ● ● ● ● ● ● ●
450       ● ● ● ● ● ● ● ●
460         ● ● ● ● ● ● ●
470         ● ● ● ● ● ● ●
480         ● ● ● ● ● ● ●
490           ● ● ● ● ● ●
500           ● ● ● ● ● ●
510             ●   ●   ●
520             ●   ●   ●
530             ●   ●   ●
540             ●   ●   ●
550             ●   ●   ●
560                 ●   ●
570                 ●   ●
580                 ●   ●
590                 ●   ●
600             ●   ●   ●
